製品情報: FA用自動通報装置 PLC 直結シリーズ
SX100
商品概要
SX100は構内PHSのショートメール機能を利用して、設備異常の呼出しやアンドン点灯内容の通知、などを素早く確実に行う通報装置。 e-F@ctoryアライアンス仕様で各種MELSEC通信に対応。 送信ポートは標準で２ｃｈ、通報入力250点で工場全体を広くカバーするPHSショートメール方式のスタンダードモデル。
特徴
- (1) 様々なMELSECの通信に対応。
- (2) 本体のタッチパネル画面でメッセージの登録、通報モニタ、通報履歴確認などが可能。
- (3) 他社生産収束のＰＨＳ通報装置の置き換えなどに対応できます。（使用中の旧製品の互換プロトコルを開発する場合と、システム全体の置き換える場合がございます）
- (4) FA仕様の設計、かつメンテナンスフリー。
使用例

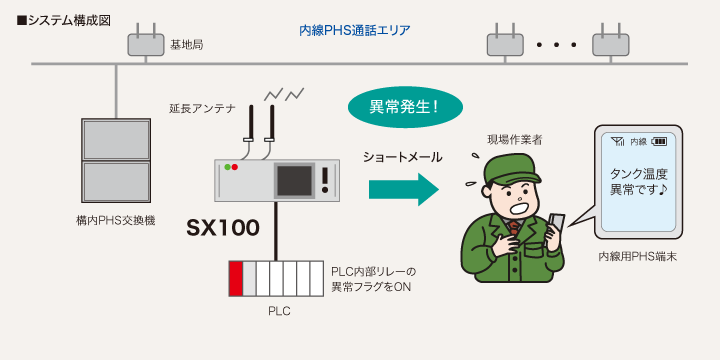

使用イメージ図はSX100の基本的な使用例です。
仕様
| 項目 | 仕様 |
|---|---|
| 送信ポート数 | 内線PHSショートメール ×2ch (又は×3ch※) |
| 通報人数 | 100名 (10名×10グループ) |
| 通報入力点数 | 250点 |
| メッセージ長 | ショートメール:全角45文字 |
| 通報ch占有時間 | 内線PHSショートメールchの通報1件 約7秒 |
| 通信インターフェース | RS232C:×1 標準PLC接続 LAN:×1 PLC接続/その他拡張 |
| 対応FAポケベルコントローラ | FAポケベル通信は不可 |
| PLC接続機種 | 三菱電機製MELSEC R/Q/L/FX/QnA/Aシリーズ MC手順及び、MC手順搭載各社PLC、 MODBUS手順搭載各社PLC 注文時選択 |
| 汎用端子台機能 | 接点入力4点/RS422・RS485のPLC接続/CC-Link/AnyWire 注文時選択 |
| サイズ (mm) | W482×D320×H132 (EIAラック3Uサイズ) |
補足・注意点等
※ 送信ポートが3ch以上の場合は、PHS基地局が2台以上必要です。
認定
仙台市ものづくり中小企業製品開発補助金の試作ＳＶＸ技術からの派生製品
